COMPACTFLAT GS

Das Bügelsystem für gründächer und bifaziale pv-module

Jahre Produktgarantie
Windkanal getestet
CE gekennzeichnet

EFFIZIENT. UNKOMPLIZIERT. UNIVERSAL.

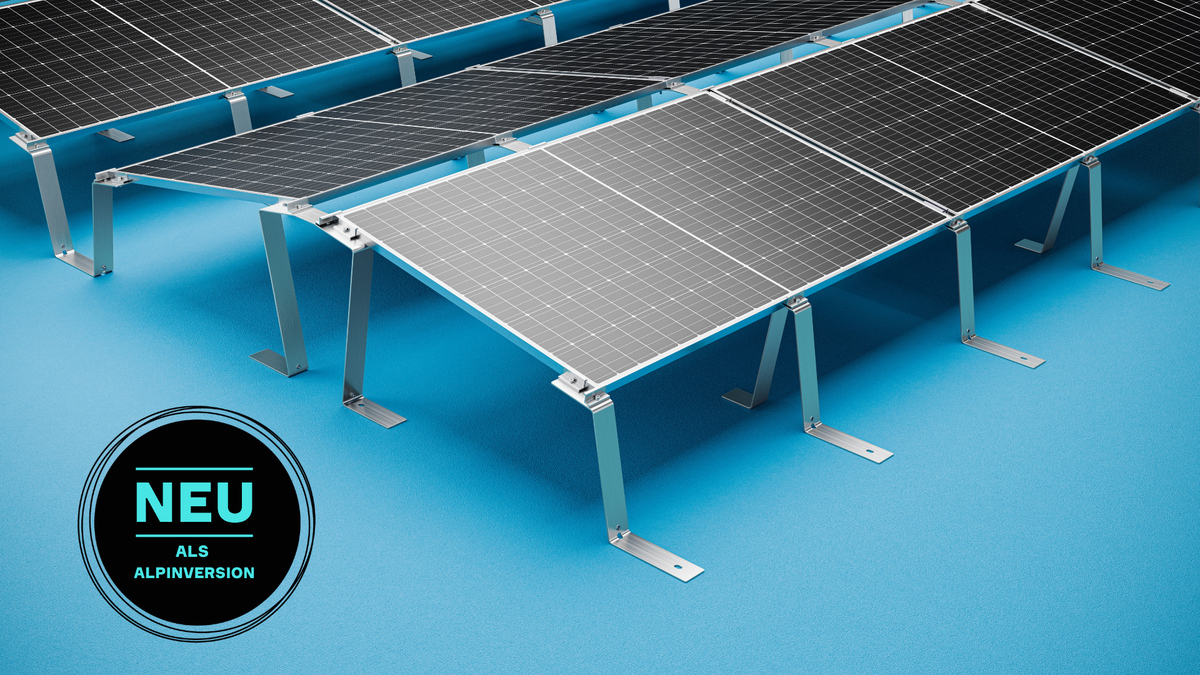

Das COMPACTFLAT GS System ist ein hoch aufgeständertes Flachdachsystem, welches spezifisch für die Montage auf Gründächern sowie für Anwendungen mit bifazialen Modulen entwickelt wurde. Mit dieser Montagelösung werden leistungssteigernde Effekte der PV-Module erzielt und der notwendige Abstand zur Dachoberfläche bei begrünten Dächern erreicht.

Für bifaziale PV-Module

Bifaziale Module ersetzen mehr und mehr traditionelle Folienmodule und unterscheiden sich nur noch geringfügig in Bezug auf die Kosten. Viele Modulhersteller stellen komplett auf bifaziale Module um. Das COMPACTFLAT GS wurde speziell für Flachdachanwendungen in Kombination mit
bifazialen Modulen entwickelt. Unabhängige Labortests haben gezeigt, dass durch die Reflexion von Licht bei einer hellen Dachoberfläche Ertragssteigerungen von bis zu 20 %* erzielt werden können.

* lt. W. Mühleisen et al. (2020): Operation and Evaluation of a Bifacial PV Module Test Setup

Für Gründächer

Flachdächer sind verbreitet begrünt, traditionelle Flachdachsysteme sind jedoch nur bedingt für Gründachanwendungen geeignet. Die Pflanzendecke benötigt Licht und Pflege. Dies kann nur mit einem hoch aufgeständerten System mit guter Zugänglichkeit gewährleistet werden.

Ideal für Gründachanwendungen
Hohe Stabilität bei moderaten Kosten
Schneller Aufbau
Basiert auf dem bewährten Bügelsystem
Bis zu 20 % höherer Ertrag mit bifazialen Modulen
Wenig Bauteile, keine Langschienen

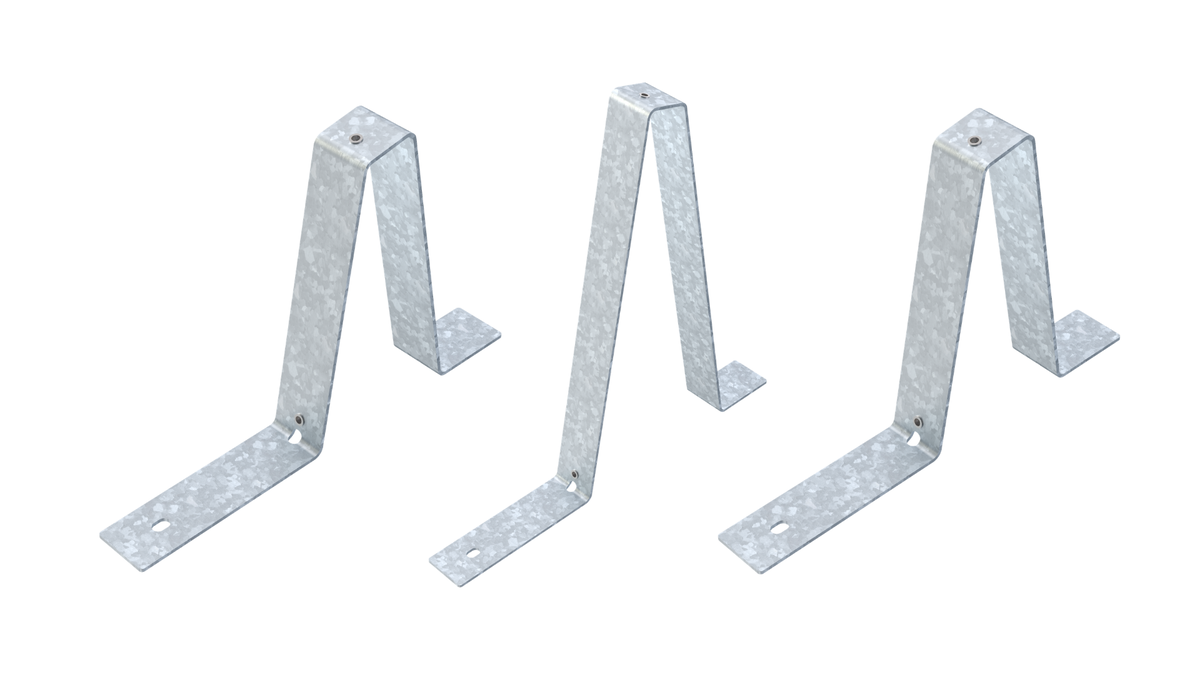

GS FÜSSE UND VERBINDER SÜD

GS FÜSSE UND VERBINDER OST/WEST

CLEG/CLMG Modulklemmen

Ballastwannen

Die Ballastwannen, erhältlich in verschiedenen Größen, werden vor allem in Gebieten mit hohen Windlasten und Dachkonstruktionen mit geringen Punktbelastungen ein gesetzt. Die wesentlichen Vorteile dieser Montagevariante sind einerseits der Mehrballast, der pro PV-Modul verbaut werden kann, und andererseits die gleichmäßige Verteilung der Punktlast auf der Dachkonstruktion. Die Ballastwanne kann auch für eine Ballastierung auf Kiesdächern verwendet werden.

Dachanker

AEROCOMPACT bietet eine raffinierte Hybrid-Lösung für Dächer, die dem Mehrgewicht einer Photovoltaikanlage nicht standhalten. Die Kombination aus Dach-Befestigungspunkten und Ballast reduziert das Gesamtgewicht der Anlage. Diese Option kann auch in Gebieten mit seismischen Aktivitäten eingesetzt werden, um ein Verschieben der Anlage durch Erdbebeneinflüsse zu verhindern.

Zusätzliche Bautenschutzmatten

Um eine Beschädigung der Dachhaut zu vermeiden, können zusätzliche Bautenschutzmatten unter die Ballastierungskörper und die Bügel gelegt werden. Die Bautenschutzmatte besteht aus Nadelfilz und einem Butyl-Klebestreifen für die einfache Befestigung.

Feste Ballastierungskörper, wie z. B. Pflastersteine, können ohne jegliche Befestigungsmittel auf die Bügel gelegt werden. Mit unserer 3D-Engineering-Software AEROTOOL lässt sich genau ausrechnen, wieviel Gewicht auf dem jeweiligen Bügel platziert werden muss.

Je nach Projektstandort werden Ballastwannen benötigt, um zusätzlich erforderlichen Ballast pro PV-Modul verbauen zu können, als auch die Punktlasten zu verringern.

AEROCOMPACT CompactFLAT GS Ballast-Buegel

AEROCOMPACT CompactFLAT GS Ballastwannen

Neben der Ballastierung mit Ballastierungskörpern, kann das System mit unseren Dach- und Bodenankern, ohne großen Maschineneinsatz, in verschiedene Untergründe eingeschraubt werden, um hohen Windlasten zu trotzen.

CLP-U UNIVERSAL-KABEL-CLIP

Der Universal-Kabel-Clip ermöglicht eine einfach Befestigung der Kabel. Er kann entweder am Modulrahmen oder an den Schienen fixiert werden.

FINDEN SIE IHR SYSTEM

Aufständerungswinkel

Lagesicherung

Verschattungswinkel

Ausrichtung

GS15

CompactFLAT GS15

Aufständerungswinkel: 15°
Lagesicherung: Steinballastierung, Kiesballastierung, Ankerbefestigung
Verschattungswinkel: > 20°
Ausrichtung: Süd

GS10 PLUS

CompactFLAT GS10 PLUS

Aufständerungswinkel: 10°
Lagesicherung: Steinballastierung, Kiesballastierung, Ankerbefestigung
Verschattungswinkel: keinen
Ausrichtung: Ost/West

DOWNLOADS

Leaflet COMPACTFLAT GS
DE EN IT ES
Checkliste COMPACTFLAT GS
DE EN
Montageanleitung Süd-Ausrichtung COMPACTFLAT GS15
DE EN
Montageanleitung Ost/West-Ausrichtung COMPACTFLAT GS10 PLUS
DE EN
Anleitung zur Messung des Haftreibungsbeiwerts
DE EN
