INTEGRIERT.
EINFACH.
SICHER.

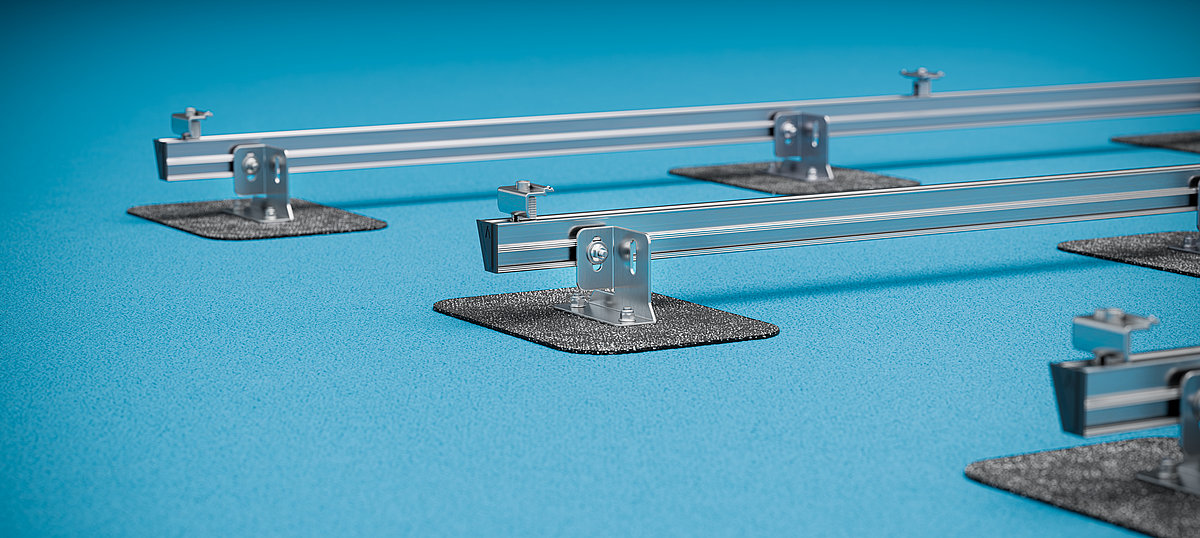

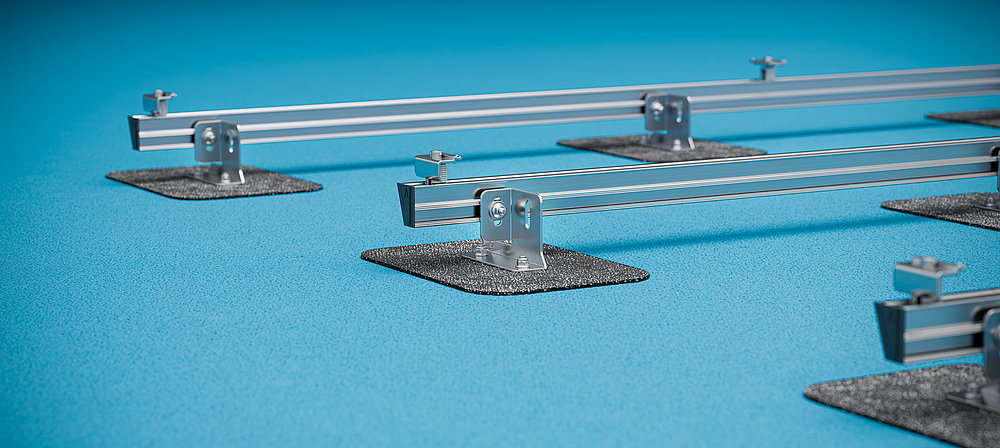

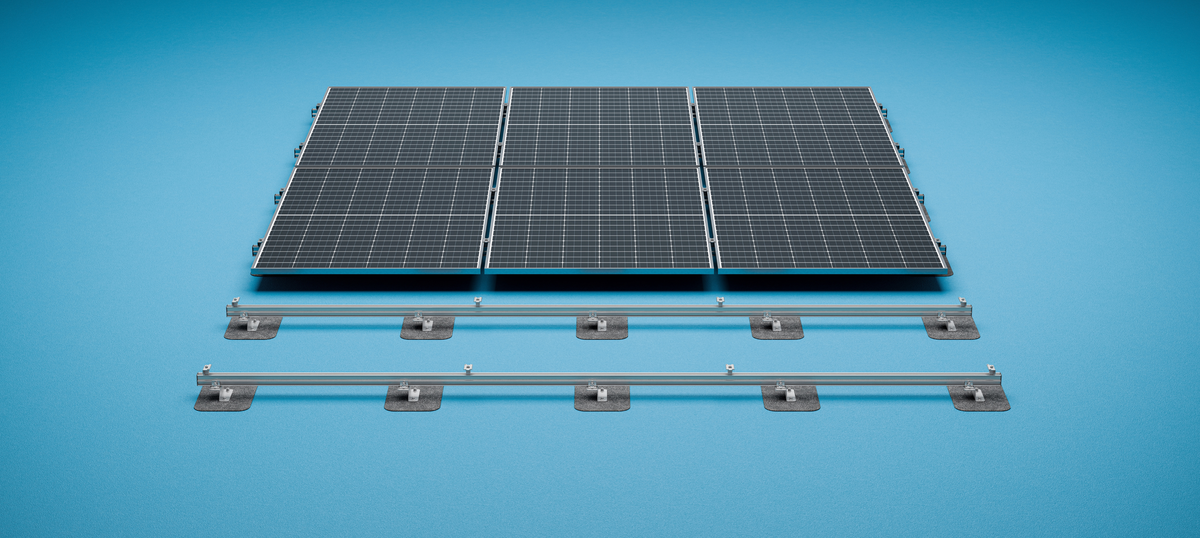

Die Solaranbindungen von Steirer-Blech erweitern die bauseitigen Anbindungsmöglichkeiten für die COMPACTPITCH Schienensysteme von AEROCOMPACT. Ausgewählte Solarhalterungen können direkt in AEROTOOL geplant werden und ermöglichen so einen durchgängigen Planungsprozess – von der Anlagenplanung bis zum statischen Nachweis. Die Solarhalterungen werden bauseits beschafft und lassen sich nahtlos mit den COMPACTPITCH Schienensystemen kombinieren.
Die Solaranbindungen von Steirer-Blech werden direkt in die Dachkonstruktion integriert und bieten eine sichere Lösung für unterschiedliche Dachaufbauten. Durch die Integration in AEROTOOL erfolgt die Planung gemeinsam mit dem AEROCOMPACT Montagesystem, inklusive Projektbericht und statischem Nachweis. So profitieren Installateure von einer effizienten Planung aus einer Hand und einer einfachen Umsetzung auf der Baustelle.
- Direkte Planung in AEROTOOL inklusive Projektbericht und statischem Nachweis
- Nahtlose Anbindung an die COMPACTPITCH Schienensysteme
- Vormontierte Folien- bzw. Bitumenmanschette
- Planung in AEROTOOL inkl. Projektbericht und statischem Nachweis
- Einfache und schnelle Montage, geeignet für unterschiedliche Dachaufbauten
- Durchgängiger Planungsprozess ohne zusätzliche Planungsschritte
Aktuell in AEROTOOL planbar sind:
- GSF PV-Halter AERO
- GSF UNI PV-Halter
- GSF PV-Halter ALPIN (sofern integriert)
Die Artikel sind bauseits zu beschaffen und nicht über AEROCOMPACT erhältlich.
MONTAGESCHIENEN X40, X50 UND X60
Die Alu-Profilschiene ist das zentrale Bauelement, welche durch ihre optimierte Form eine hohe statische Tragfähigkeit bietet. Alle drei Montageschienen gibt es in den Längen 1980 mm, 3550 mm, 4750 mm und 5850 mm und sind jeweils auch in Schwarz erhältlich.
CLE20/CLM20 MODULKLEMMEN
Die PV-Module werden mittels der Universal-Klick-Klemme mit integrierten Erdungspins befestigt. Die systemübergreifende Klemme ist zwischen 28 – 42 mm höhenverstellbar und kann bequem eingeklickt werden. Die Endklemme hat eine Länge von 60 mm. Die Klemmen sind auch in Schwarz erhältlich.

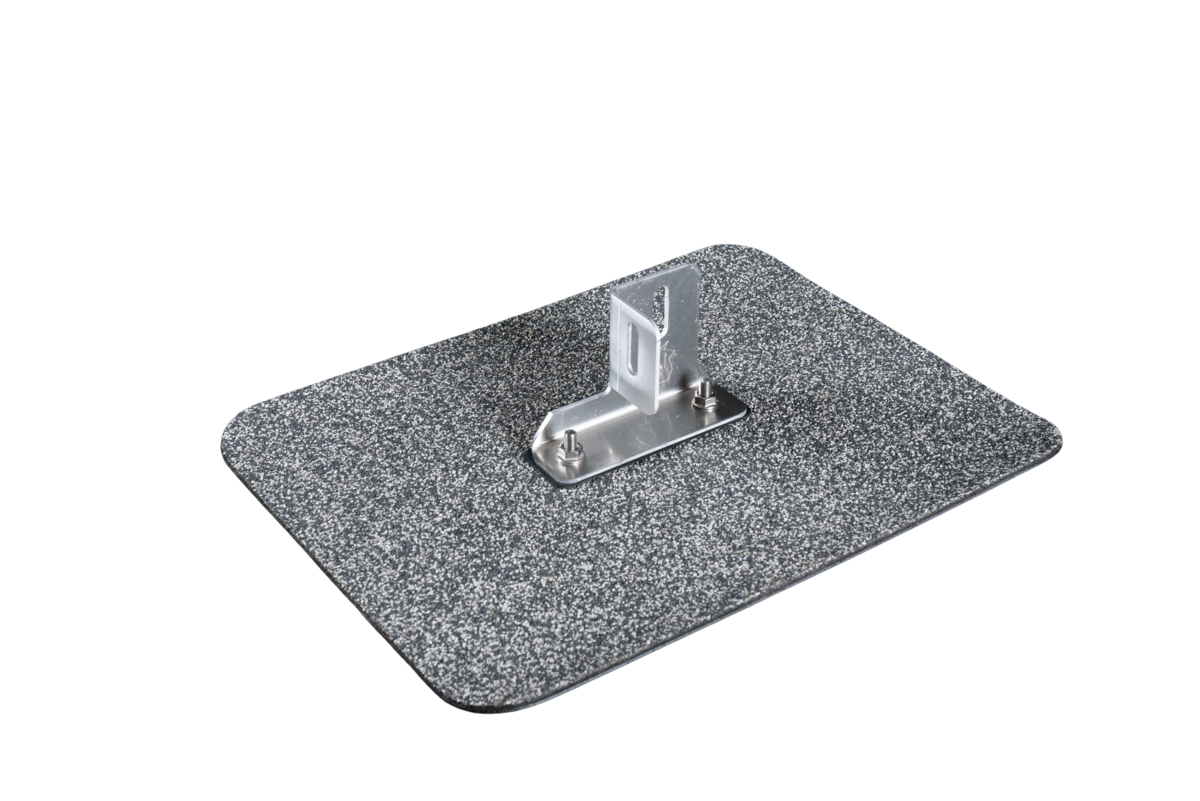

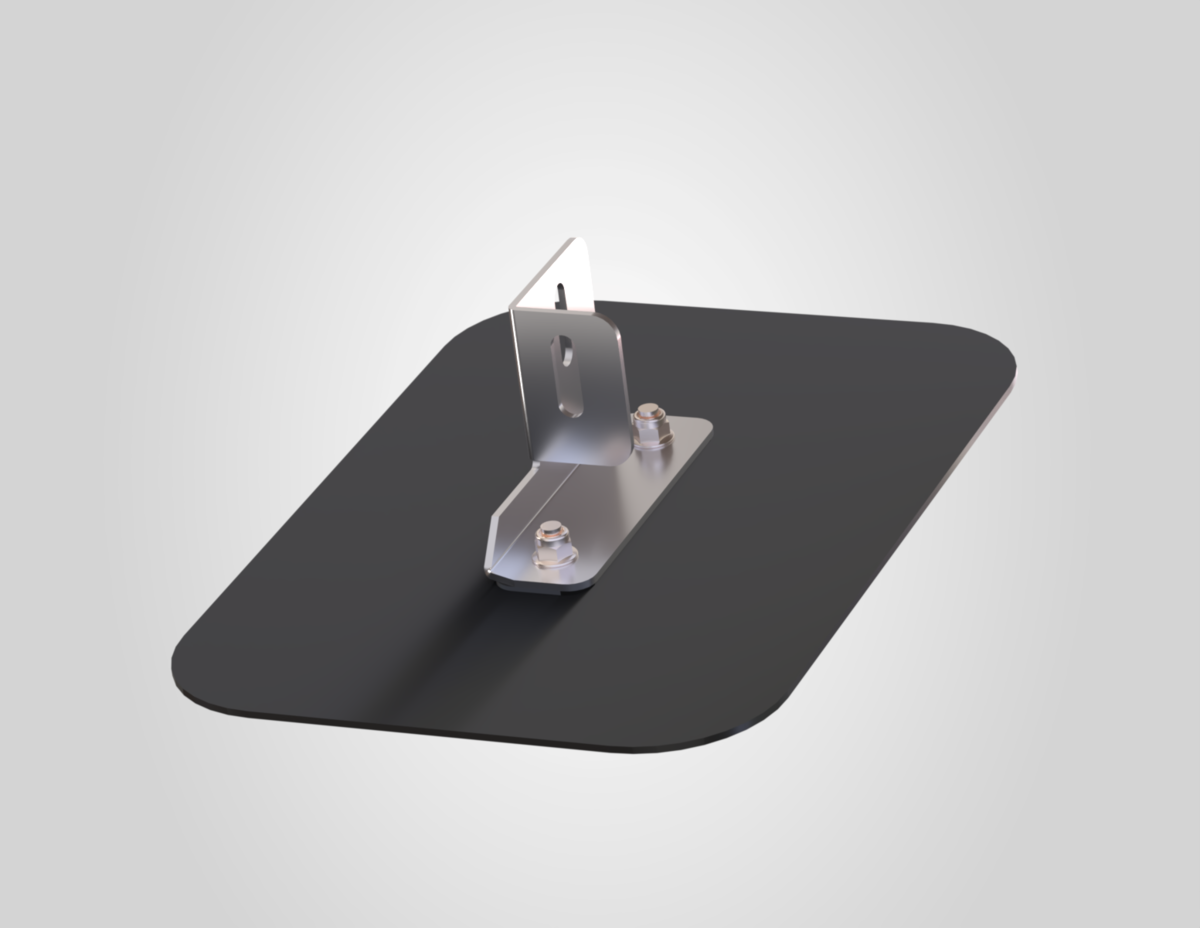

GSF PV-HALTER AERO
Die einfache Lösung für Flach- und Steildächer
Der GSF PV-Halter AERO eignet sich für die seitliche Befestigung von PV-Schienen auf Flach- und Steildächern. Die vormontierte Folien- bzw. Bitumenmanschette ermöglicht eine schnelle Verarbeitung und gewährleistet durch den werkseitigen Zusammenbau eine dauerhaft dichte Ausführung. Die Halterung kann sowohl für horizontale als auch für vertikale Schienenanbindungen eingesetzt werden.

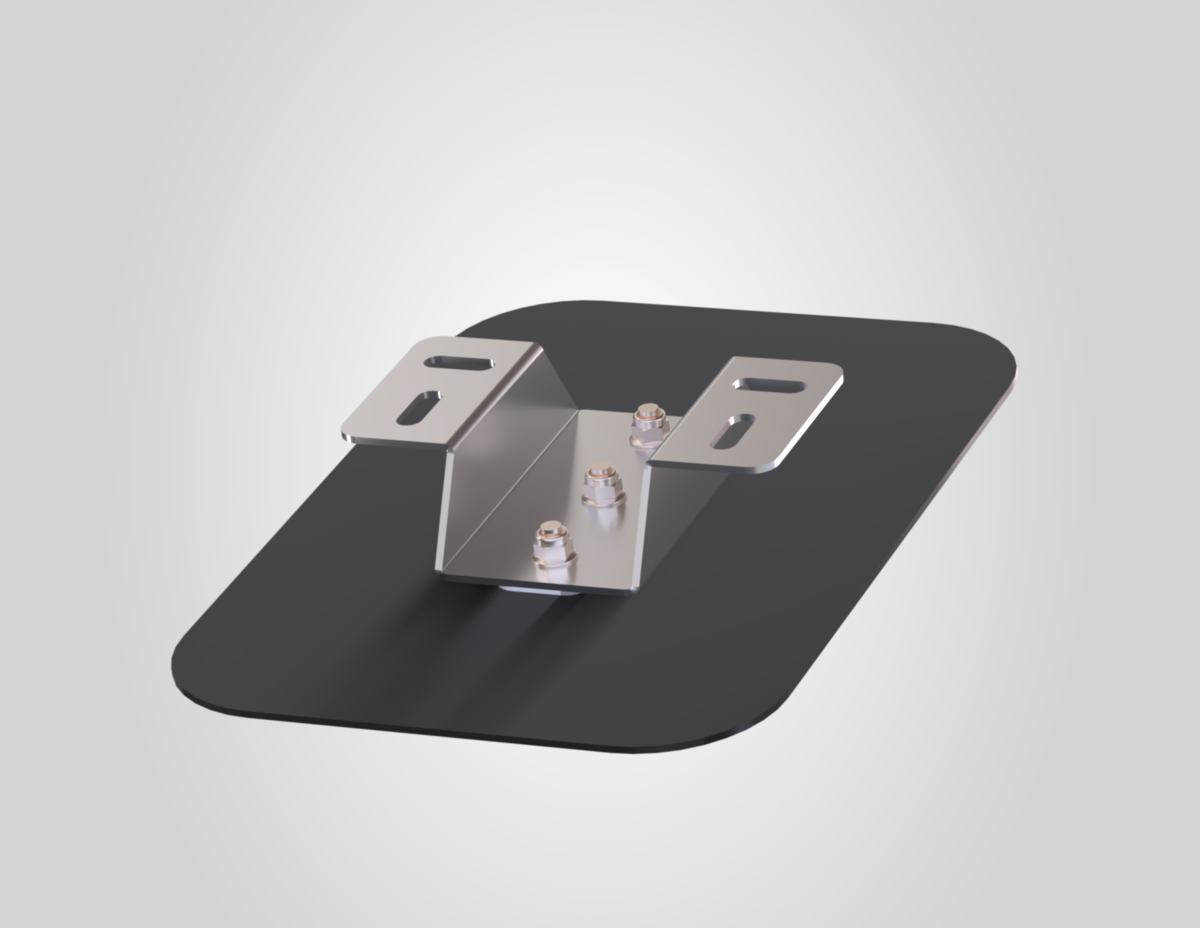

GSF PV-HALTER ALPIN
Die Lösung für hohe Belastungen.
Der GSF PV-Halter ALPIN wurde für Anwendungen mit hohen Belastungen entwickelt und eignet sich für Flach- und Steildächer. Die bewährte vormontierte Folien- bzw. Bitumenmanschette ermöglicht eine schnelle Verarbeitung und gewährleistet eine dauerhaft dichte Ausführung. Mit einer Belastbarkeit von bis zu 11,5 kN eignet sich der Halter auch für anspruchsvolle Einsatzbereiche.

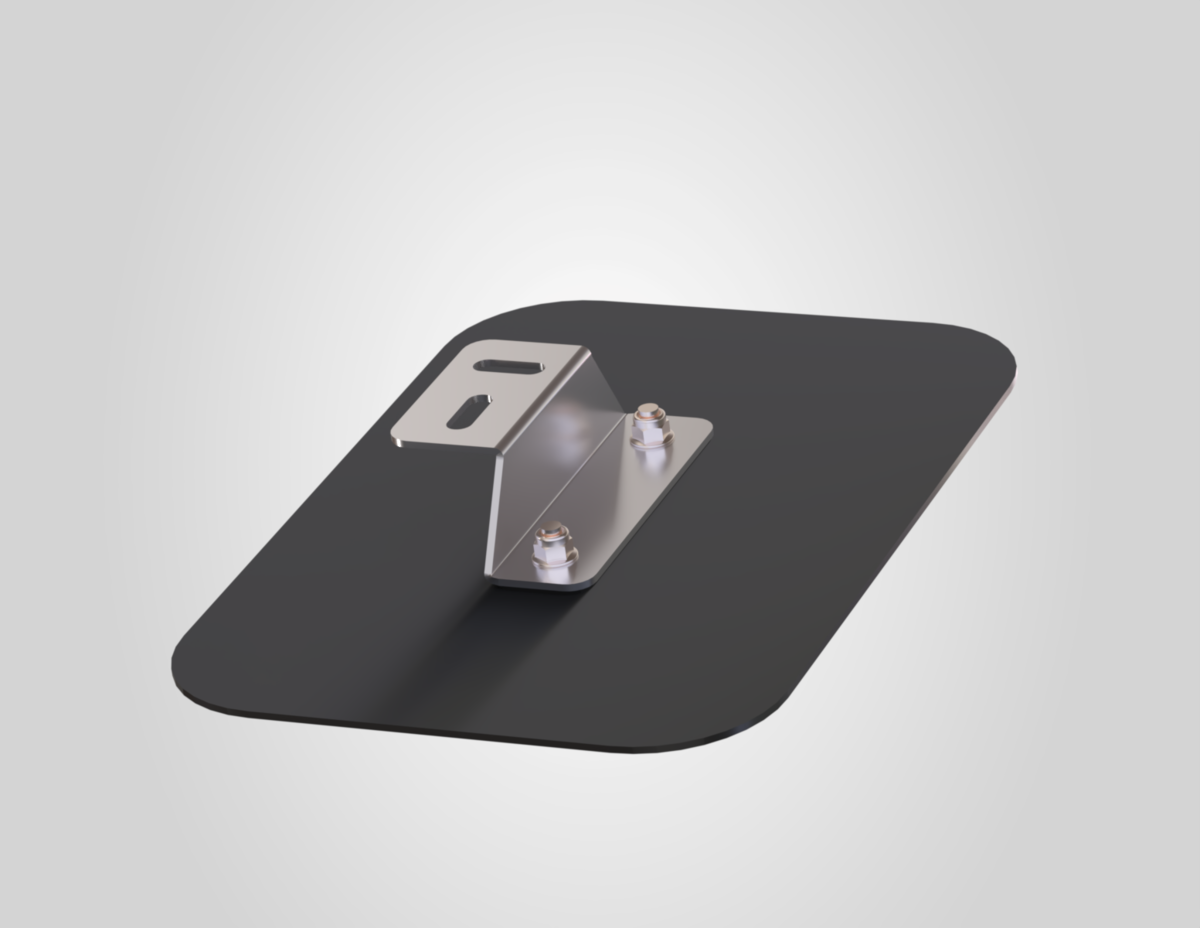

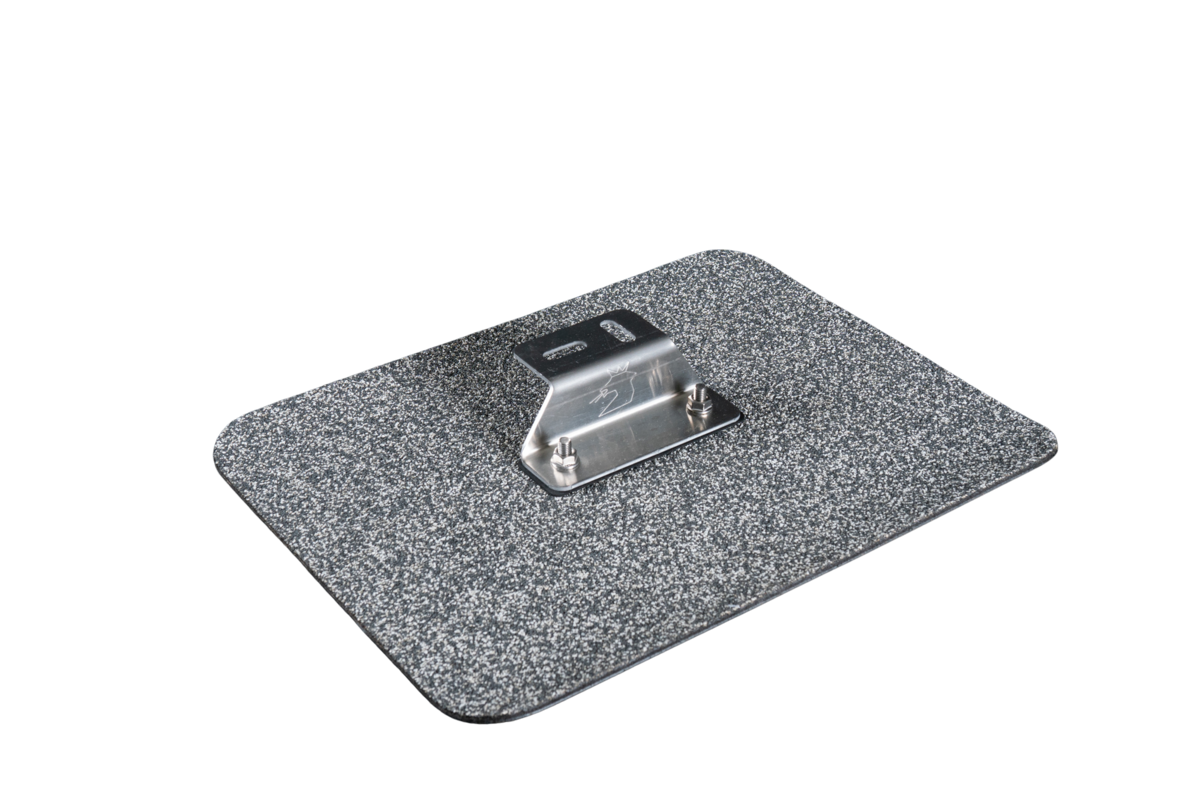

GSF UNI PV-HALTER
Die universelle Lösung für unterschiedliche Dachaufbauten
Der GSF UNI PV-Halter eignet sich für Flach- und Steildächer und bietet durch unterschiedliche Grundplatten eine flexible Anpassung an verschiedene Dachaufbauten. Die vormontierte Folien- bzw. Bitumenmanschette sorgt für eine einfache Montage und eine dauerhaft sichere Abdichtung.
XEA EXTERNER ANBINDUNGSWINKEL
Verbindungselement zur montagefreundlichen Anbindung der COMPACTPITCH X Schienen an Solarbefestiger sowie Befestigungslösungen unterschiedlicher Fremdhersteller/Dachziegelproduzenten.
FLACHKOPFSCHRAUBE
Flachkopfschraube M10x25 zur Befestigung von Winkelaufsatz 705251 und 705252, DIN 603
Material: rostfreier Stahl A2-70
SECHSKANTMUTTER M10
Sechskantmutter M10 mit Sperrverzahnung zur Befestigung von Winkelaufsatz 705251 und 705252, DIN 6923
Material: rostfreier Stahl A2-70
HAMMERKOPFSCHRAUBE
Hammerkopfschraube M8x20 zur Befestigung im Profil 28/15;
Material: rostfreier Stahl A2-70 vorbeschichtet mit NRCC - Non Reactive Clamping Coating
SECHSKANTMUTTER M8
Sechskantmutter M8 mit Flansch u. Sperrverzahnung
Material: rostfreier Stahl A4-80, DIN 6923-M8-S
CLP-U universal Kabelclip
Der CLP-U ist ein innovativer Kabelclip für die sichere und ordentliche Befestigung von Kabeln und Stecker an den Basisschienen, X-Schienen und den Modulrahmen. Die hochwertige Verarbeitung sorgt für Langlebigkeit und die einfache Montage spart Zeit und Kosten.
CLP-R Kabelclip
Der CLP-R ist ein innovativer Kabelclip für die sichere und ordentliche Befestigung von Kabeln und Stecker an den X-Schienen. Die hochwertige Verarbeitung sorgt für Langlebigkeit und die einfache Montage spart Zeit und Kosten.
WCL8-10 Drahtklemme
Die Drahtklemme gewährleistet eine sichere, stabile Verbindung und hohe Leitfähigkeit zur Einbindung der Anlage in das Blitzschutzsystem. Sie bieten flexible Einsatzmöglichkeiten und sorgen für langfristige Zuverlässigkeit und Korrosionsbeständigkeit.
SCR-GA BEFESTIGUNGSSET
Die SCR-GA Verschraubung ermöglicht die Befestigung von jeglichem Zubehör an allen AEROCOMPACT Schienentypen.
Endkappe für Montageschienen
Für das saubere Abdecken der offenen Montageschienen sowie für die ästhetische Aufwertung der PV-Anlage, bieten wir die optionalen Endkappen aus UV-stabilisierten Polyamid an.
OPTIMIZER KLEMME
Unsere neue Optimizer Klemme ist eine innovative Neuentwicklung, die sich auf das wesentliche konzentriert: Einfache Handhabung, schnelle Montage und maximale Kompatibilität mit allen AEROCOMPACT-Systemen.
