Die Solarhalterungen von JACOBI erweitern die bauseitigen Anbindungsmöglichkeiten für die COMPACTPITCH Schienensysteme von AEROCOMPACT. Ausgewählte Solarhalterungen können direkt in AEROTOOL geplant werden und ermöglichen so einen durchgängigen Planungsprozess – von der Anlagenplanung bis zum statischen Nachweis. Die Solarhalterungen werden bauseits beschafft und lassen sich nahtlos mit den COMPACTPITCH Schienensystemen kombinieren.
Die JACOBI Alu-Grundpfannen werden direkt in die Dachkonstruktion integriert und ermöglichen eine sichere und regensichere Anbindung von Photovoltaikanlagen. Durch die Integration in AEROTOOL erfolgt die Planung gemeinsam mit dem AEROCOMPACT Montagesystem – inklusive Projektbericht und statischem Nachweis. So profitieren Installateure von einer effizienten Planung aus einer Hand und einer einfachen Umsetzung auf der Baustelle.
Vorteile:
- Direkte Planung in AEROTOOL inklusive Projektbericht und statischem Nachweis
- Nahtlose Anbindung an die COMPACTPITCH Schienensysteme
- Regelwerkskonforme Lösung ohne Bearbeitung der Dachziegel
- Hohe Tragfähigkeit und flexible Positionierung auf der Dachfläche
- Schnelle und saubere Montage
- Hochwertige Aluminium-Ausführung
- Durchgängiger Planungsprozess ohne zusätzliche Planungsschritte
Aktuell in AEROTOOL planbar sind:
- JACOBI Alu-Grundpfanne für Solar
Die Solarhalterungen werden bauseits beschaff und sind nicht über AEROCOMPACT erhältlich.
MONTAGESCHIENEN X40, X50 UND X60
Die Alu-Profilschiene ist das zentrale Bauelement, welche durch ihre optimierte Form eine hohe statische Tragfähigkeit bietet. Alle drei Montageschienen gibt es in den Längen 1980 mm, 3550 mm, 4750 mm und 5850 mm und sind jeweils auch in Schwarz erhältlich.
CLE20/CLM20 MODULKLEMMEN
Die PV-Module werden mittels der Universal-Klick-Klemme mit integrierten Erdungspins befestigt. Die systemübergreifende Klemme ist zwischen 28 – 42 mm höhenverstellbar und kann bequem eingeklickt werden. Die Endklemme hat eine Länge von 60 mm. Die Klemmen sind auch in Schwarz erhältlich.

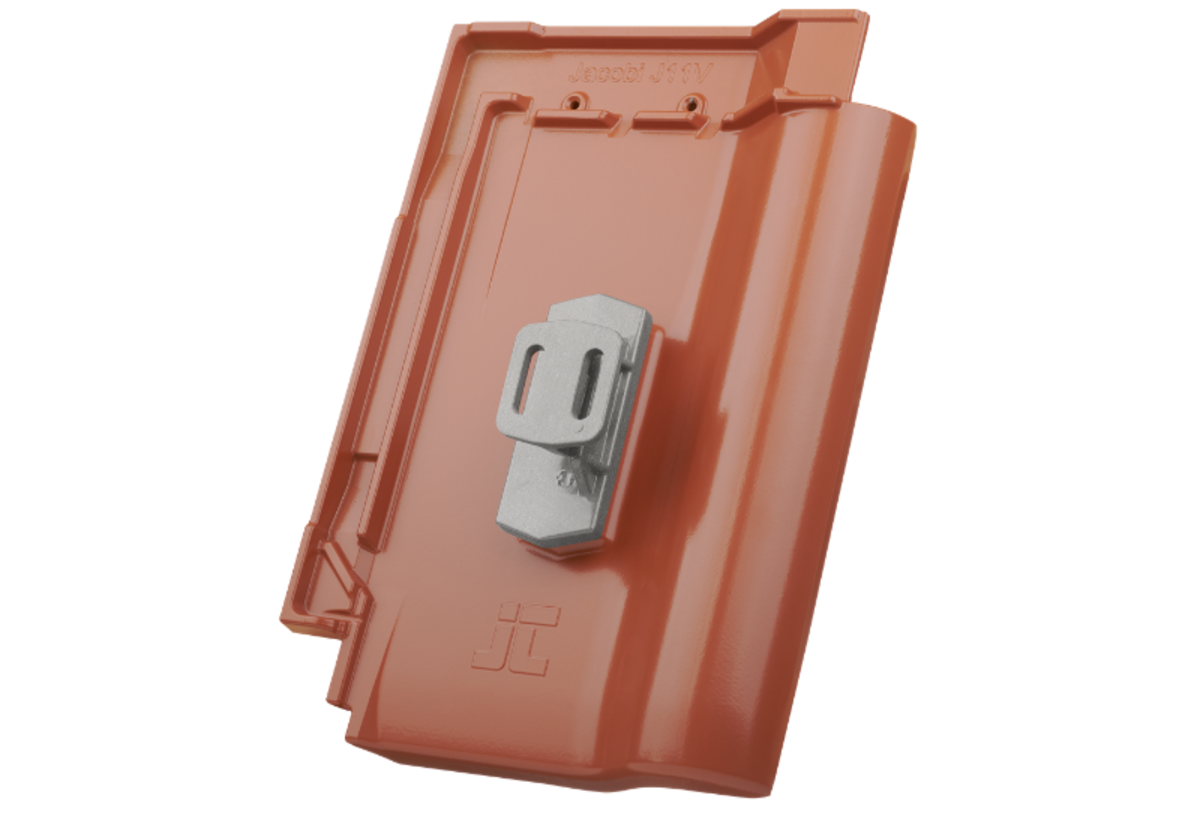

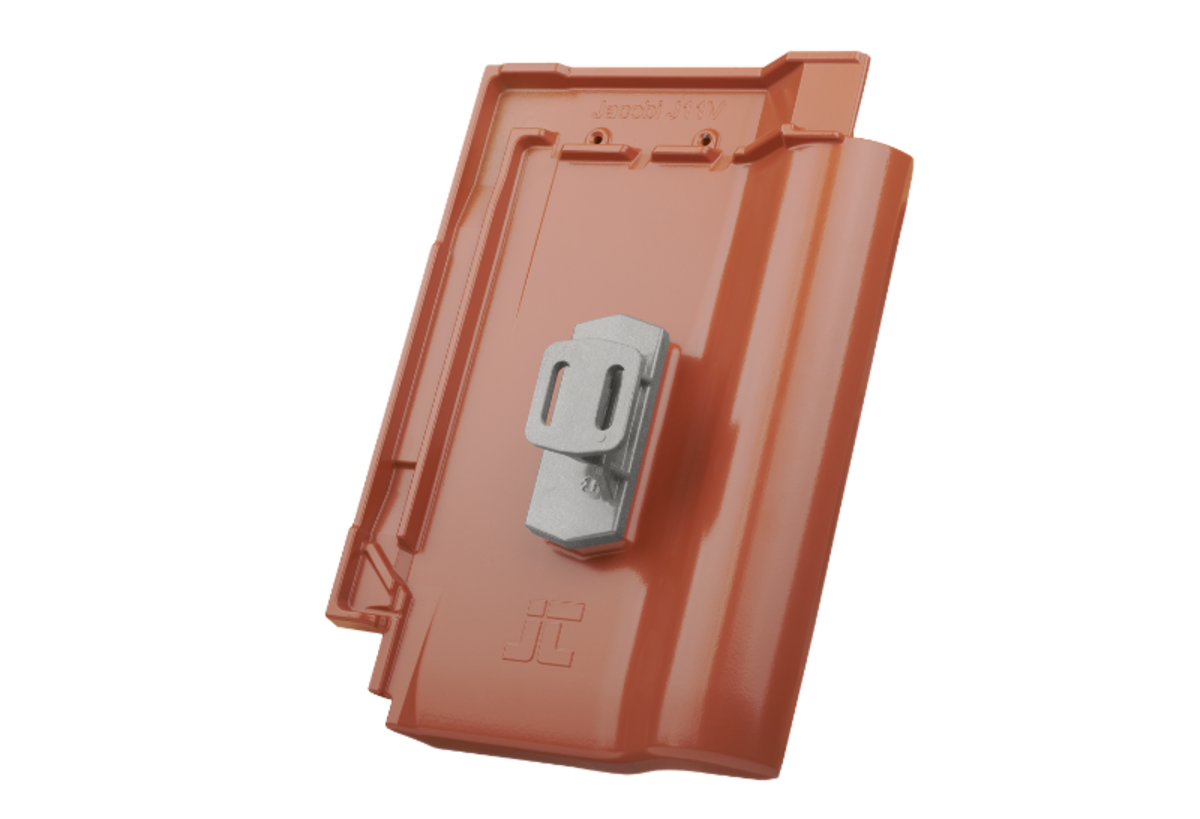

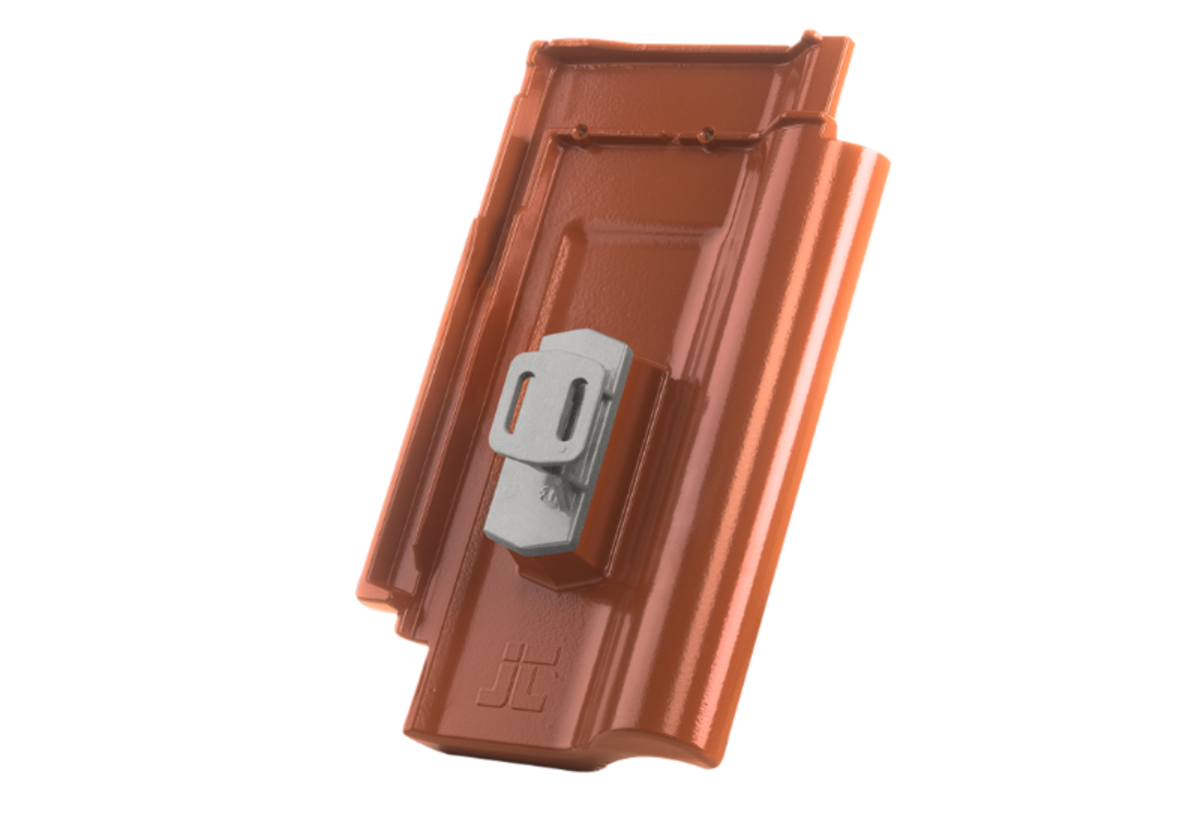

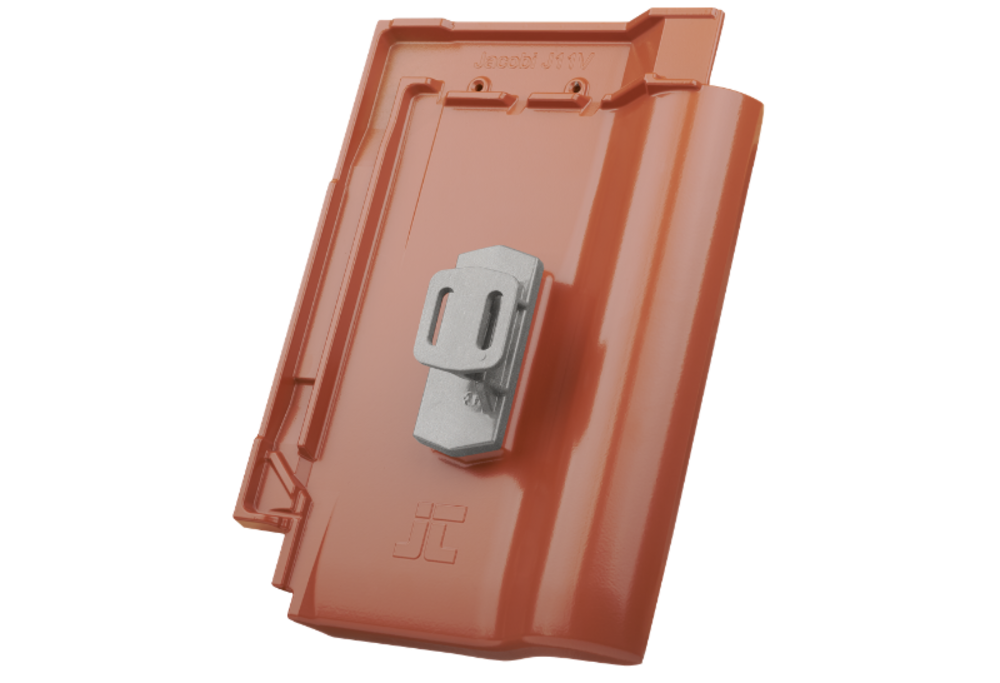

ALU-GRUNDPFANNEN FÜR SOLAR
Die regensichere Lösung für Ziegeldächer
Die JACOBI Alu-Grundpfanne ersetzt den herkömmlichen Dachziegel im Bereich der Solarbefestigung und ermöglicht eine sichere Anbindung von Photovoltaikanlagen, ohne Dachziegel zu bearbeiten oder Verfalzungen zu beschädigen. Dadurch bleibt die Regensicherheit des Daches erhalten und eine regelwerkskonforme Installation wird unterstützt.
Die Alu-Grundpfanne besteht aus pulverbeschichtetem Aluminium-Druckguss, ist auf die jeweiligen Dachziegelmodelle abgestimmt und überzeugt durch ihre hohe Tragfähigkeit. Je nach Dachziegelmodell können Lasten von mindestens 600 kg aufgenommen werden und ermöglichen auch den Einsatz in Regionen mit höheren Schneelasten.
Erhältlich in 12 Farben. Die Artikel sind bauseits zu beschaffen und nicht über AEROCOMPACT erhältlich.
XEA EXTERNER ANBINDUNGSWINKEL
Verbindungselement zur montagefreundlichen Anbindung der COMPACTPITCH X Schienen an Solarbefestiger sowie Befestigungslösungen unterschiedlicher Fremdhersteller/Dachziegelproduzenten.
FLACHKOPFSCHRAUBE
Flachkopfschraube M10x25 zur Befestigung von Winkelaufsatz 705251 und 705252, DIN 603
Material: rostfreier Stahl A2-70
SECHSKANTMUTTER M10
Sechskantmutter M10 mit Sperrverzahnung zur Befestigung von Winkelaufsatz 705251 und 705252, DIN 6923
Material: rostfreier Stahl A2-70
HAMMERKOPFSCHRAUBE
Hammerkopfschraube M8x20 zur Befestigung im Profil 28/15;
Material: rostfreier Stahl A2-70 vorbeschichtet mit NRCC - Non Reactive Clamping Coating
SECHSKANTMUTTER M8
Sechskantmutter M8 mit Flansch u. Sperrverzahnung
Material: rostfreier Stahl A4-80, DIN 6923-M8-S
CLP-U universal Kabelclip
Der CLP-U ist ein innovativer Kabelclip für die sichere und ordentliche Befestigung von Kabeln und Stecker an den Basisschienen, X-Schienen und den Modulrahmen. Die hochwertige Verarbeitung sorgt für Langlebigkeit und die einfache Montage spart Zeit und Kosten.
CLP-R Kabelclip
Der CLP-R ist ein innovativer Kabelclip für die sichere und ordentliche Befestigung von Kabeln und Stecker an den X-Schienen. Die hochwertige Verarbeitung sorgt für Langlebigkeit und die einfache Montage spart Zeit und Kosten.
WCL8-10 Drahtklemme
Die Drahtklemme gewährleistet eine sichere, stabile Verbindung und hohe Leitfähigkeit zur Einbindung der Anlage in das Blitzschutzsystem. Sie bieten flexible Einsatzmöglichkeiten und sorgen für langfristige Zuverlässigkeit und Korrosionsbeständigkeit.
SCR-GA BEFESTIGUNGSSET
Die SCR-GA Verschraubung ermöglicht die Befestigung von jeglichem Zubehör an allen AEROCOMPACT Schienentypen.
Endkappe für Montageschienen
Für das saubere Abdecken der offenen Montageschienen sowie für die ästhetische Aufwertung der PV-Anlage, bieten wir die optionalen Endkappen aus UV-stabilisierten Polyamid an.
OPTIMIZER KLEMME
Unsere neue Optimizer Klemme ist eine innovative Neuentwicklung, die sich auf das wesentliche konzentriert: Einfache Handhabung, schnelle Montage und maximale Kompatibilität mit allen AEROCOMPACT-Systemen.
