Trapezblech ist nicht gleich Trapezblech. Je nach Dach, Modulorientierung oder Projektanforderung kann eine möglichst kompakte Lösung gefragt sein – oder zusätzliche Flexibilität bei der Montage.
Deshalb setzt ein Teil unserer COMPACTMETAL Familie auf zwei unterschiedliche Prinzipien: TS als Kurzschienensystem und TL als Brückensystem. Beide werden spanlos und ohne Vorbohren montiert und sind modular erweiterbar.
COMPACTMETAL TS: kompakt und direkt

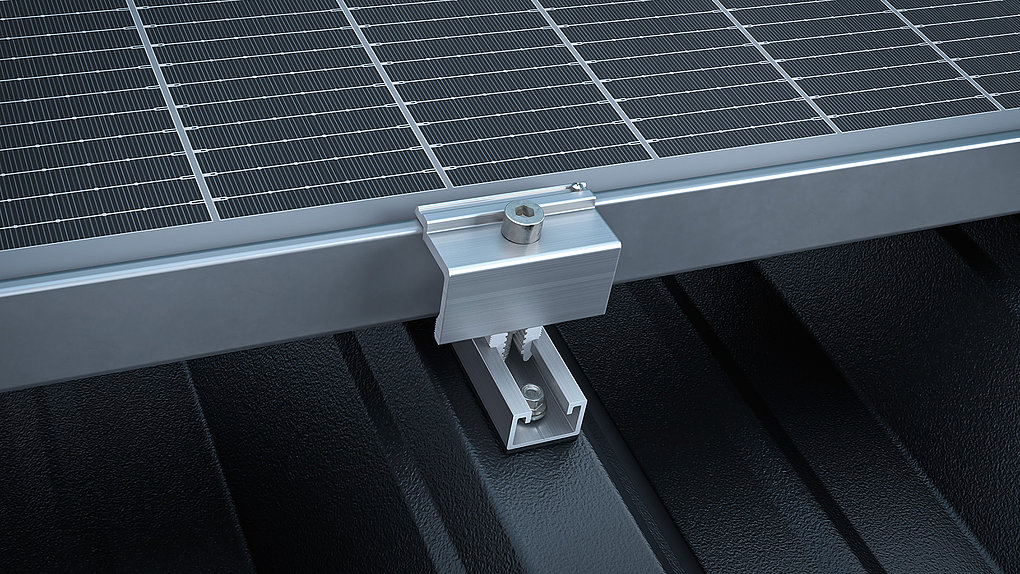

COMPACTMETAL TS wird direkt auf der Hochsicke des Trapezblechs montiert. Die Kurzschienen werden bereits mit Dichtband vormontiert geliefert, die Click-Modulklemmen direkt darauf befestigt. Das hält den Systemaufbau einfach und reduziert Material- und Montageaufwand.
Die Kurzschiene ist in 80 und 150 mm Länge verfügbar. Während die kurze Variante konsequent auf minimalen Materialeinsatz ausgelegt ist, bietet die längere Schiene mehr Montagetoleranz und kann bei Bedarf eine höhere Tragfähigkeit pro Befestigung ermöglichen.

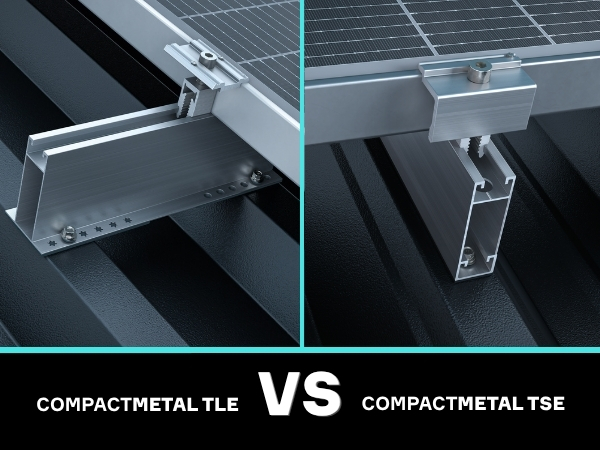

Mit TSE steht außerdem eine erhöhte Variante zur Verfügung, wenn mehr Abstand zum Dach benötigt wird – etwa für eine bessere Hinterlüftung oder die Montage von Optimierern.
COMPACTMETAL TL: flexibel mit Brückenprinzip

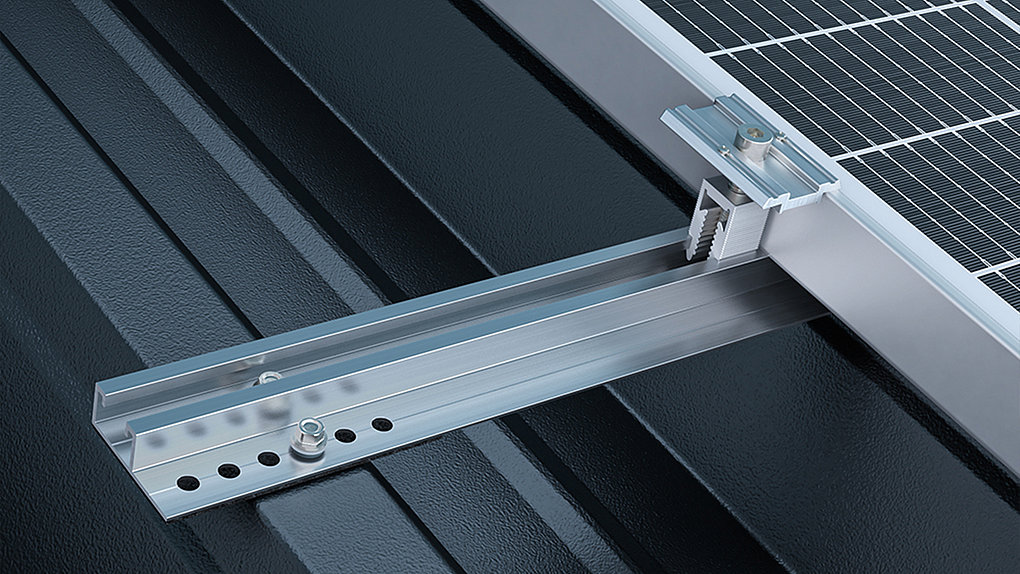

COMPACTMETAL TL geht einen anderen Weg. Die Trapezblech-Brücken werden über zwei Hochsicken verschraubt und ermöglichen sowohl die Längs- als auch die Quermontage der PV-Module. Die Klemmung an der langen Modulseite ermöglicht zudem hohe Wind- und Schneelasten sowie den Einsatz großflächiger Module.
Die Brücken sind in 250 und 380 mm Länge erhältlich und lassen sich damit an unterschiedliche Anforderungen anpassen. Mit TLE gibt es auch hier eine erhöhte Variante für mehr Abstand und bessere Hinterlüftung. Ein cleveres Detail: Die integrierte Sternstanzung ermöglicht den Potentialausgleich ohne zusätzliche Komponenten.
Noch mehr Spielraum? Kein Problem.
Beide Systeme lassen sich über das modulare Baukastensystem weiter an das Projekt anpassen. Neben Höhenadaptern stehen mit PS, PM und PL verschiedene Neigungsadapter zur Verfügung. Je nach System und Modulorientierung ist damit eine zusätzliche Aufständerung von ca. 5° bzw. 10° möglich.
Kurzschiene oder Brücke?
Der Unterschied lässt sich eigentlich ziemlich einfach zusammenfassen: TS ist die kompakte Lösung für eine Montage mit möglichst geringem Material- und Montageaufwand. TL bietet durch das Brückenprinzip mehr Flexibilität bei der Montage, der Modulorientierung und den Projektanforderungen.
Was beide verbindet, ist der gleiche Gedanke: so einfach wie möglich, so flexibel wie nötig.
Und genau das verstehen wir unter guter Produktentwicklung. Wir hören zu, nehmen Erfahrungen aus realen Projekten mit und entwickeln unsere Systeme gemeinsam mit Kunden, Installateuren und unseren technischen Teams weiter.
Denn am Ende ist nicht entscheidend, wie neu oder kompliziert eine Lösung ist – sondern wie gut sie auf dem Dach funktioniert.
COMPACTMETAL in der Praxis: PV trifft Bundesliga
Theorie ist gut. Noch spannender wird es, wenn man sieht, was auf dem Dach tatsächlich möglich ist. Ein besonderes Beispiel dafür findet sich in Dortmund: Auf dem Stadiondach des BVB trifft Photovoltaik auf außergewöhnliche bauliche Anforderungen – und auf eine Montagelösung, bei der es auf jedes Detail ankommt.
Wie die Herausforderung gelöst wurde und welche Rolle AEROCOMPACT dabei spielt, zeigen wir im Projektbericht.
