Die PV-Unterkonstruktion fürs Schrägdach richtet sich zuerst nach der Eindeckung: Ziegel, Biberschwanz, Wellfaserzement oder Trapezblech geben vor, welche Dachanbindung infrage kommt. Danach entscheiden Sparrenabstand, Dachlattenhöhe, Modulformat sowie Wind- und Schneelast über die konkrete Variante. Dieser Leitfaden führt dich in drei Schritten vom Dachtyp zur passenden COMPACTPITCH-Variante und zeigt, welche Angaben du dafür am Dach erfasst.
Unabhängig von der Eindeckung erfüllt jede Unterkonstruktion dieselbe Aufgabe: Sie leitet Eigengewicht sowie Wind- und Schneelasten der Anlage über die vorgesehenen Befestigungspunkte in die tragende Ebene des Dachs ein. Gleichzeitig muss die wasserführende Ebene regensicher bleiben. Beim Ziegeldach sitzt der Dachhaken unter dem Ziegel und muss die Eindeckung passieren; bei Wellblech geht die Stockschraube durch die Dachhaut. An genau dieser Stelle unterscheiden sich die Systeme.
Du kennst Dachtyp, Modulbelegung und Standort bereits? Dann leg das Projekt direkt im AEROTOOL aus; es unterstützt die Planung mit Projektbericht und Materialliste. Für Schrägdächer in Deutschland und Österreich gibt es außerdem AERO.GO, das aus wenigen Dachangaben Statik, Montageplan und Materialliste erstellt. Wie ein Projekt dort abläuft, zeigt der AERO.GO-Ratgeber.
Welches Montagesystem passt zu welcher Dacheindeckung? Die COMPACTPITCH-Systeme im Überblick

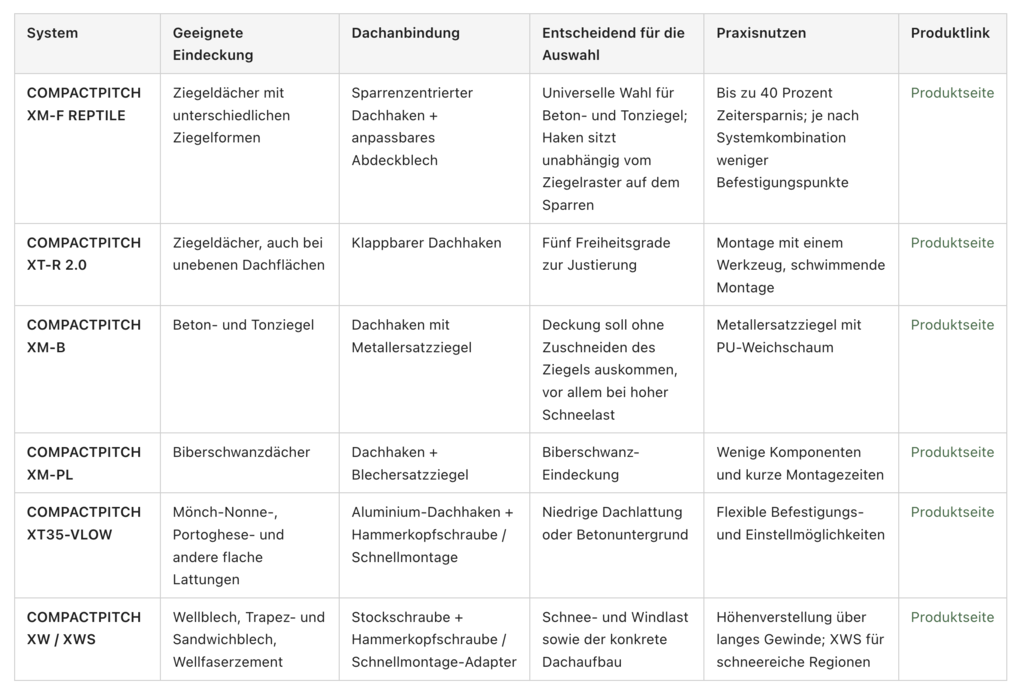

Die Auswahl läuft in zwei Stufen. Zuerst wird die Eindeckung bestimmt: Ziegel und Dachsteine, Biberschwanz, Wellfaserzement und Wellblech oder ein metallisches Profildach. Danach folgt die passende Dachanbindung. Die Tabelle gibt eine erste Orientierung; die konkrete Variante richtet sich zusätzlich nach Dachaufbau und Projektanforderungen.
Planungssicherheit inklusive: Dachhaken, X-Schienen und Klemmen sind innerhalb des COMPACTPITCH-Baukastens aufeinander abgestimmt. Die konkrete Auslegung erfolgt projektbezogen im AEROTOOL; technische Kennwerte und Unterlagen stehen beim jeweiligen System bereit.
Ziegeldach: Welcher Dachhaken zu Ziegelform, Dachlattung und Sparren passt
Für Ziegeldächer haben wir fünf COMPACTPITCH-Systeme mit unterschiedlichen Schwerpunkten. Drei Merkmale deines Dachs grenzen sie ein: die Ziegelform, die Höhe der Dachlattung und der Verlauf der Sparren. Liegt Biberschwanz auf dem Dach, ist XM-PL dafür gedacht. Bei niedriger Dachlattung, etwa unter Mönch-Nonne- oder Portoghese-Ziegeln, kommt XT35-VLOW infrage, bei unebenen oder verzogenen Sparren XT-R 2.0. Trifft keine dieser Besonderheiten zu, ist XM-F REPTILE die universelle Wahl: Das anpassbare Abdeckblech löst die Hakenposition vom Ziegelraster, sodass der Haken direkt über dem Sparren sitzt. Bei hoher Schneelast ersetzt XM-B den Ziegel unter dem Haken durch einen Metallersatzziegel.
COMPACTPITCH XT-R 2.0: Dachhaken für unebene Dachflächen
COMPACTPITCH XT-R 2.0 ist für Dächer gedacht, die nicht exakt der Zeichnung entsprechen. Der klappbare Dachhaken lässt sich in fünf Freiheitsgraden justieren; die Schienenklemmung gleicht Unebenheiten und Abweichungen an den Sparren aus. Pro Schiene reicht eine Fixierung, die übrigen Haken bleiben schwimmend gelagert, das spart Montagezeit. Das klappbare Design hält das Packmaß klein, montiert wird mit einem Werkzeug, und die Justierung schafft eine Person allein.
Alle Dachhaken für Ziegeldächer mit Kennwerten: COMPACTPITCH XT-R 2.0 im Detail · Dachhaken-Übersicht
Ziegelbruch und undichte Durchdringungen vermeiden: COMPACTPITCH XM-B, XM-F und XM-PL

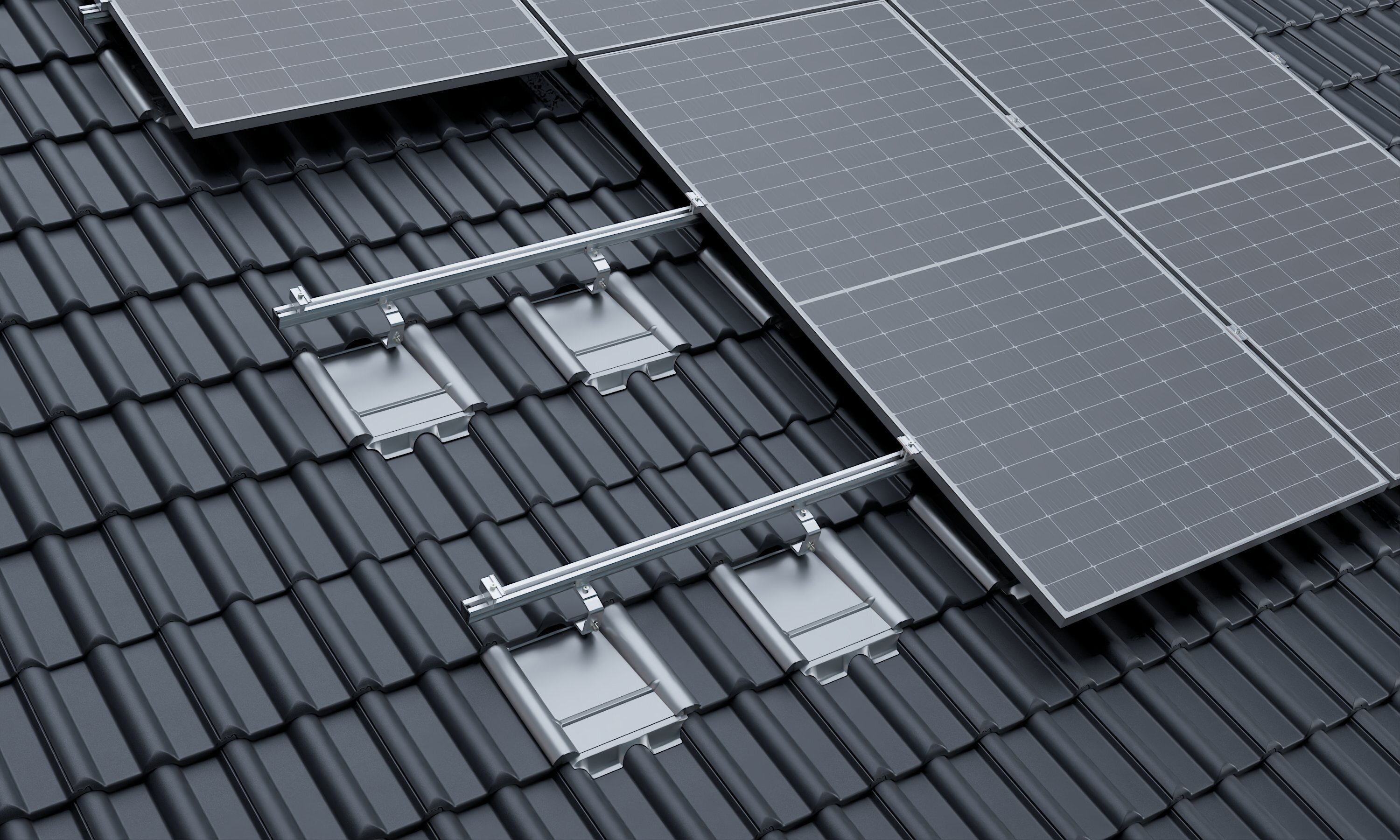

Die XM-Reihe setzt an der Stelle an, an der der Dachhaken die wasserführende Ebene durchdringt. Statt den vorhandenen Ziegel zu bearbeiten, wird der Haken je nach System über einen Metallersatzziegel oder ein flexibles Abdeckblech in die Dachebene eingebunden.
Zwei Prinzipien, zwei Anwendungsfälle: Der Metallersatzziegel ersetzt an der Hakenposition die Dachpfanne. Das flexible Abdeckblech lässt sich an die Kontur vorhandener Ziegel anpassen und erlaubt die Positionierung des Dachhakens über dem Sparren. Welche Lösung passt, ergibt sich aus Ziegelform, Dachaufbau und der geplanten Anbindung.
Die drei Systeme im Einzelnen:
- COMPACTPITCH XM-B ersetzt den Pfannenziegel unter dem Dachhaken durch einen Metallersatzziegel aus verzinktem Stahl mit Zink-Magnesium-Beschichtung. Das senkt das Bruchrisiko, vor allem unter Schneelast. Selbstklebender PU-Weichschaum dichtet den Übergang unter dem Haken gegen Schlagregen und Triebschnee ab; Zuschneiden am Ziegel ist nicht erforderlich.
- COMPACTPITCH XM-F REPTILE verbindet den Dachhaken mit einem Abdeckblech aus Aluminium, das sich an die Kontur unterschiedlicher Ziegel anpasst. So sitzt der Haken unabhängig von der Ziegellage mittig auf dem Sparren und leitet die Lasten direkt in die tragende Konstruktion ein. In Zonen mit geringerer Schneelast kann die Kombination mit der X60-Schiene die Zahl der Dachhaken reduzieren; wie viele Haken dein Projekt braucht, ergibt die statische Auslegung. Bei der Montage sind bis zu 40 Prozent Zeitersparnis möglich.
- COMPACTPITCH XM-PL ist für Biberschwanzdächer ausgelegt. Kleinteilige Biberschwanzziegel müssen sonst aufwendig an den Haken angepasst werden; das System kombiniert stattdessen den Dachhaken aus Edelstahl mit einem Blechersatzziegel, der den Biberschwanz im Montagebereich ersetzt. Das reduziert Vorbereitungsschritte bei der Montage. Die Ersatzziegel sind in Rot und Schwarz verfügbar.
Kennwerte und Datenblätter der XM-Reihe:XM-F REPTILE · XM-B · XM-PL
Flache Dachlattung, Mönch-Nonne- oder Portoghese-Ziegel? COMPACTPITCH XT35-VLOW
COMPACTPITCH XT35-VLOW ist für Eindeckungen mit niedriger Dachlattung konzipiert, etwa Mönch-Nonne- oder Portoghese-Ziegel. Der Aluminium-Dachhaken ist mit allen X-Montageschienen und Komponenten des COMPACTPITCH-Baukastens kompatibel. Je nach Ausführung erfolgt die Anbindung über Hammerkopfschraube oder Schnellmontage-Adapter; auch die Montage auf Betonuntergrund ist vorgesehen.
Montageanleitung, Zubehör und Datenblatt:COMPACTPITCH XT35-VLOW
Wellblech, Wellfaserzement und Profilblech: Montagesystem mit Stockschraube (COMPACTPITCH XW und XWS)
Für Wellblech, Trapez- und Sandwichblech sowie Wellfaserzement steht COMPACTPITCH XW als Stockschrauben-System zur Verfügung. Über das lange Gewinde lässt sich die Schiene höhenverstellbar ausrichten; die konkrete Befestigung richtet sich nach Unterkonstruktion, Profil und statischer Auslegung.
COMPACTPITCH XW ist die kostenoptimierte Lösung für Standorte mit wenig Schnee. Für schneereiche Regionen gibt es das Stockschrauben-Set COMPACTPITCH XWS. Beide Varianten lassen sich mit X-Schienen kombinieren und schaffen den konstruktiven Abstand zwischen Modul und Dachhaut.
Bei metallischen Profildächern kommt je nach Profil die spezialisierte Familie COMPACTMETAL infrage: TM für Falz- und Klickprofile, TS und TL für Trapezprofile sowie TR für Sandwichpaneele. Ob geklemmt oder verschraubt wird, entscheidet das Profil. Welches System zu welchem Blech passt und warum, erklärt der Metalldach-Ratgeber.
Stockschrauben-Sets, Varianten und technische Unterlagen: COMPACTPITCH XW und XWS
Hinterlüftung beim Schrägdach: Wie der Luftspalt zwischen Modul und Dachhaut wirkt
Kristalline Solarmodule verlieren mit steigender Zelltemperatur an Leistung. Der Luftspalt zwischen Modul und Dachhaut unterstützt den Luftaustausch und hilft dabei, Wärme abzuführen. Wie groß dieser Abstand im Projekt ausfällt, hängt von Dachaufbau, Systemgeometrie und gewählter Kombination ab. Bei XT35-VLOW und XW gehört die Hinterlüftung der Module zu den Produktmerkmalen; bei XW verbinden wir sie mit einem höheren Ertrag.
Für die Systemwahl heißt das: Aufdachmontage auf Schienen hebt die Module über die Eindeckung. Dachhakenhöhe, Schienenhöhe und Klemmenauswahl bestimmen gemeinsam den Abstand zur Dachhaut. Die konkrete Aufbauhöhe wird bei der Auslegung des Projekts berücksichtigt.
In drei Schritten zur passenden PV-Unterkonstruktion für dein Schrägdach
- Eindeckung bestimmen. Ziegel oder Dachstein führen zur Dachhaken-Reihe, Biberschwanz zu XM-PL. Bei Wellblech, Wellfaserzement oder Profilblech kommen Stockschrauben- oder COMPACTMETAL-Lösungen infrage. Die genaue Zuordnung ergibt sich aus der Eindeckung und dem konkreten Profil.
- Dach am Ortstermin erfassen. Welche Angaben du brauchst, steht in der Liste unten. Bei Ziegeldächern entscheiden Dachlattung und Sparrenverlauf über die Variante, wie im Abschnitt zum Ziegeldach beschrieben.
- Projekt auslegen. Du hinterlegst Standort, Dachgeometrie, Eindeckung und Modultyp im AEROTOOL. Es unterstützt die Auslegung mit Wind- und Schneelastdaten, Projektbericht und Materialliste.
Diese Angaben erfasst du am Ortstermin:
Bei Ziegeldächern: Ziegelhersteller und -modell (für den Abgleich mit der Kompatibilitätsliste im Downloadbereich von XM-F und XM-B), Höhe der Dachlattung, Sparrenabstand und ob die Sparren gerade liegen
Bei Wellblech, Wellfaserzement und Profilblech: Profil oder Plattentyp und die Unterkonstruktion, in die die Stockschraube greift
Bei jedem Dach: Standort, Dachform, Dachneigung, Belegung mit Störflächen und Modultyp
Für Trapezblech, Stehfalz und Sandwichpaneel nennt der Metalldach-Ratgeber die zusätzlichen Angaben.
Projekt jetzt im AEROTOOL auslegen → Projektbericht und Materialliste für die weitere Planung
Schrägdach in Deutschland oder Österreich? Alternativ startest du das Projekt in AERO.GO und bekommst Statik, Montageplan und Materialliste aus wenigen Dachangaben.
Noch unsicher bei der Systemwahl?Alle COMPACTPITCH-Systeme für Schrägdächer im Überblick
Häufige Fragen zur PV-Unterkonstruktion auf dem Schrägdach
Welches Montagesystem passt auf ein Ziegeldach?
Für Beton- und Tonziegel ist COMPACTPITCH XM-F REPTILE die universelle Wahl: Das anpassbare Abdeckblech löst die Hakenposition vom Ziegelraster, sodass der Haken direkt über dem Sparren sitzt. Bei verzogenen Sparren kommt XT-R 2.0 infrage, bei flacher Dachlattung XT35-VLOW und bei Biberschwanz XM-PL. Bei hoher Schneelast ersetzt XM-B den Ziegel unter dem Haken durch einen Metallersatzziegel.
Welches System eignet sich für Trapez-, Wellblech- oder Schieferdächer?
Für Wellblech, Trapez- und Sandwichblech sowie Wellfaserzement kommt COMPACTPITCH XW mit Stockschraube infrage; in schneereichen Regionen die Variante XWS. Für Stehfalz, Klickprofile, Trapezprofile und Sandwichpaneele steht COMPACTMETAL bereit. Bei Schieferdächern lässt sich keine allgemeine Zuordnung nennen: Sie hängt von Dachaufbau und statischen Anforderungen ab und wird in der Auslegung geklärt.
Wie lassen sich Ziegelbruch und undichte Stellen bei der Montage vermeiden?
Indem an der Hakenposition kein Ziegel zugeschnitten werden muss. COMPACTPITCH XM-B ersetzt den Pfannenziegel unter dem Haken durch einen Metallersatzziegel; ein selbstklebender PU-Weichschaum dichtet dort gegen Schlagregen und Triebschnee ab. XM-F REPTILE arbeitet mit einem anpassbaren Abdeckblech, XM-PL kombiniert den Dachhaken für Biberschwanzdächer mit einem Blechersatzziegel.
Welcher Dachhaken passt bei flacher Dachlattung, Mönch-Nonne- oder Portoghese-Ziegeln?
COMPACTPITCH XT35-VLOW ist für niedrige Dachlattungen sowie Mönch-Nonne- und Portoghese-Ziegel konzipiert. Der Aluminium-Dachhaken ist mit X-Montageschienen und COMPACTPITCH-Komponenten kompatibel. Je nach Ausführung sind unterschiedliche Befestigungs- und Positionierungsmöglichkeiten vorgesehen, auch für Betonuntergrund.
Wie viel Abstand braucht die Hinterlüftung beim Schrägdach?
Eine feste Zahl gilt nicht für alle Dächer: Der benötigte Abstand ergibt sich aus Dachaufbau und Systemkombination. Aufdachmontage auf Schienen schafft einen Luftspalt zwischen Modul und Dachhaut, der den Luftaustausch unterstützt. Dachhaken, Schienen und Klemmen bestimmen die konkrete Aufbauhöhe; sie wird im Zuge der Auslegung geprüft.
Welche Angaben brauche ich vom Dach, bevor ich ein Montagesystem wähle?
Bei Ziegeldächern sind es Ziegelform und Hersteller, Höhe der Dachlattung, Sparrenabstand und die Frage, ob die Sparren gerade liegen. Bei Wellblech, Wellfaserzement oder Profilblech kommen Profil oder Plattentyp und die Unterkonstruktion unter der Dachhaut dazu. Bei jedem Dach brauchst du Standort, Dachform, Dachneigung, Belegung mit Störflächen und Modultyp. Mit diesen Angaben legst du das Projekt im AEROTOOL aus.
Wann plane ich ein Schrägdach mit AEROTOOL und wann mit AERO.GO?
Beide Werkzeuge stammen von AEROCOMPACT. AEROTOOL deckt Flachdach, Schrägdach, Fassade und Freifläche ab und liefert 3D-Systemdesign, CAD-Plan, Projektbericht und Materialliste. AERO.GO ist der reduzierte Ablauf fürs Schrägdach in Deutschland und Österreich: Aus wenigen Dachangaben entstehen Statik, Montageplan und Materialliste.
